概述

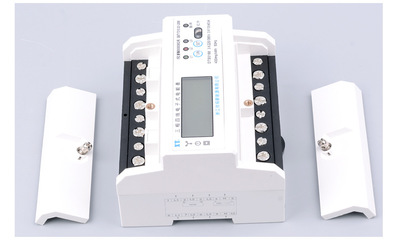

DTS5188三相四线有功电度表系我公司采用微电子技术量电能：采用专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三项全能电子式电能表。该电能表完全符合GB/T17215.321-2008国家标和IEC62053-21国际标准中1级三相有功电能表的相关技术要求；能直接精确地测量电能计量中正向有功电能，6+1位LCD显示器显示有功用电量，带有RS485通讯接口，通讯协议MODBUS-RTU。具有抄表方便，可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电。

该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

RS485通讯抄表应用（通讯协议）

本电能表能通过其RS485接口实现远距离抄录表内电能等数据。编码格式、校验和数据传输方式符合MODBUS-RTU标准要求。通讯波特率默认为1200bps，2400bps、4800bps、9600bps可选，仪表出厂没有特殊的要求，都是按照9600bps默认的通讯波特率来设置的。仪表地址范围为：1-240，仪表通讯速率为：1200、2400、4800、9600bps；可以通过我们提供的软件修改表地址以及通讯速率。

安装与使用

电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。

• 电能表由原包装箱中取出时发现内包装或外壳损伤，不要对该表进行安装、加电，请与本公司技术服务部门联系
• 安装电能表需有经验的电工或专业人员，并确定读完本手册。
• 电能表应安装在室内通风干燥的地方，采用35mmDIN标准导轨式安装，安装电能表的底板应固定在坚固耐火，不易振动的墙上。
• 在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。
• 安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好适应多股铜线引入，避免因接触不良而引起电能表工作不正常或烧毁。

运输与贮存

• 电能表的运输和拆封不应受到剧烈冲击，并根据ZBY002-81《仪器仪表运输、贮存基本环境条件及试验方法》之规定运输、贮存。
• 电能表应保存在原包装箱内，保存地方的环境温度为-30~+65℃，相对湿度不超过95%，且在空气中不含有足以引起腐蚀的气体，环境温度不应剧烈变化。
• 电能表应在原包装的条件下，放置在台架上，叠放高度不超过五箱，拆箱后单只包装的电能表叠放高度不超过五只，内包装（塑料袋）拆封后的电能表不宜贮存。

保证期限

该电能表自出厂日期起18个月内，若用户发现电能表不符合上述特性及产品标准规定的技术要求，再制造商检铅封仍完整并完全遵守本说明书中说规定的运输、保存、安装及使用规则的条件下出现质量问题，制造商给予免费修理或更换。
