概述

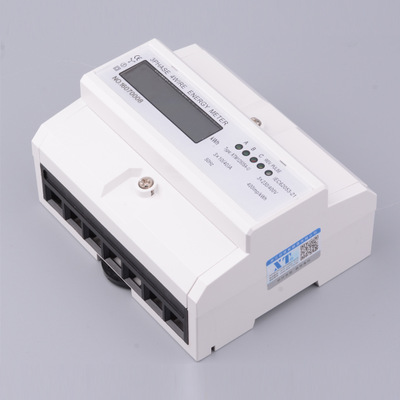

家用电表220v三相四线液晶显示导轨式电表系我公司采用微电子技术计量电能：采用进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三项全能电子式电能表。该电能表完全符合GB/T17215.321-2008国家标准和IEC62053-21国际标准中1级三相有功电能表的相关技术要求；能直接精确地测量电能计量中正向有功电能，7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

功能与使用

• 电能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的电能表应请有关部门重新检验后，方可安装使用。
• 电能表由原包装箱中取出时发现内包装或外壳损伤，不要对该表进行安装、加电，请与本公司技术服务部门联系
• 安装电能表需有经验的电工或专业人员，并确定读完本手册。
• 电能表应安装在室内通风干燥的地方，采用35mmDIN标准导轨式安装，安装电能表的底板应固定在坚固耐火，不易振动的墙上。
• 在有污秽及可能损坏机构的场所，电能表应安装在保护柜内。
• 安装接线时应按照电能表端钮盖上的接线图或本说明书上的相应接线图进行接线，最好适应多股铜线引入，避免因接触不良而引起电能表工作不正常或烧毁。
• 电表正确接入电网时，电表的电源指示灯应常亮。
• 电能表在雷电较多的地区使用时，应采取避雷措施，以避免因雷击而损坏电能表。
• 电能表的负载能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（经互感器接入式）之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。
• 当电能表配用互感器使用时，即经电流互感器接入式的电能表在读取其电能示数后须乘以互感器倍率，才是实际用电量。
• 数据显示：采用7位LCD液晶显示。
• 电源指示：A,B,C三个LED指示灯亮时表示三相电源正常；当某相电压缺相时相应的失压指示灯熄灭。
• 脉冲指示：PULSE指示灯点亮时表示检测到电能脉冲（当有采样信号后，脉冲指示灯点亮约80ms）
• 反相用电指示：Rev。指示灯亮时表示处于方向用电状态。

测量方法

   该电能表设有光电耦合式电能脉冲测试输出端口，位于接线端钮盒上，将测试设备的+5Vdc接到17号（正极）端子上，信号线s接到18号（负极）端子上即可。

运输与贮存

• 电能表的运输和拆封不应受到剧烈冲击，并根据ZBY002-81《仪器仪表运输、贮存基本环境条件及试验方法》之规定运输、贮存。
• 电能表应保存在原包装箱内，保存地方的环境温度为-30~+65℃，相对湿度不超过95%，且在空气中不含有足以引起腐蚀的气体，环境温度不应剧烈变化。
• 电能表应在原包装的条件下，放置在台架上，叠放高度不超过五箱，拆箱后单只包装的电能表叠放高度不超过五只，内包装（塑料袋）拆封后的电能表不宜贮存。

保证期限

该电能表自出厂日期起18个月内，若用户发现电能表不符合上述特性及产品标准规定的技术要求，再制造商检铅封仍完整（或有关电力计量部门证明）并完全遵守本说明书中说规定的运输、保存、安装及使用规则的条件下出现质量问题，制造商给予免费修理或更换。
