| 适用范围 | 通用 |
|---|---|
| 执行质量标准 | 国标 |
| 产品类型 | 全新 |
| 动力类型 | 液压 |
| 公称压力 | 7-50（kn） |
| 喉口深度 | 200（mm） |
| 滑块行程 | 1500（mm） |
| 控制形式 | 数控 |
| 类型 | 高速冲床 |
| 售后服务 | 整机保修一年 |
| 行程次数 | 不限 |
| 执行标准 | 国标 |
| 主电机功率 | 2.2-7.5（kw） |
| 是否库存 | 否 |
| 贸易属性 | 外贸+内贸 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 发货期限 | 30天 |
| 经营模式 | 自产自销 |
| 模柄孔尺寸 | 3.5-60mm |
| 作用对象材质 | 金属 |
| 品牌 | 伏特 |
| 型号 | SK-CKJ-63/80 |
| 打样周期 | 1-2天 |
设备技术参数：
一、 设备概述：

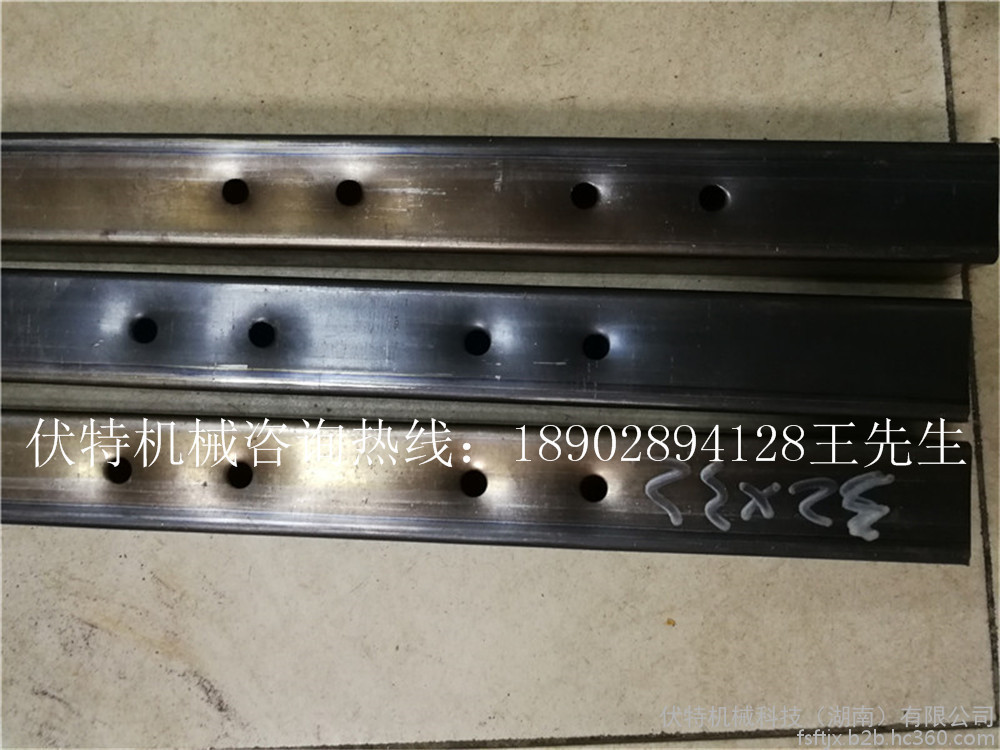

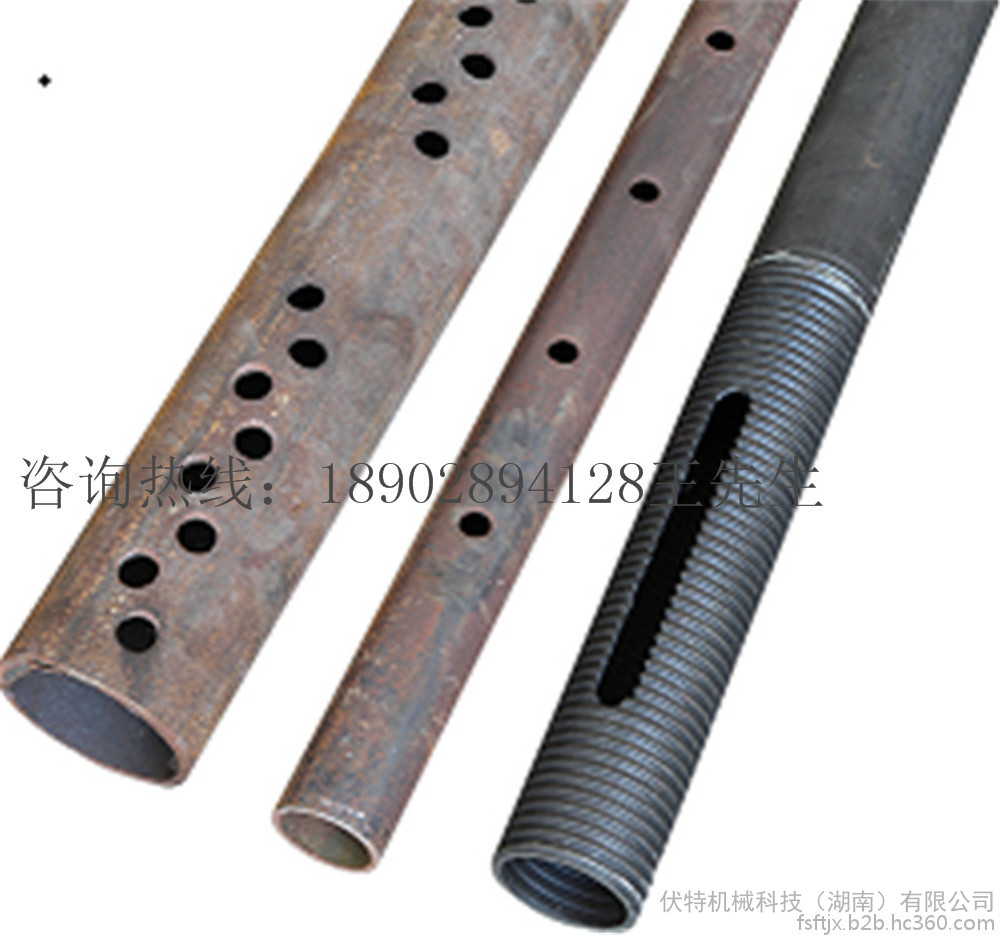

伏特SK-CKJ-63/80/100/125型数控液压高速冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架、展示架、方管、圆管冲孔机，该机在钢管、锌钢、不锈钢、铝型材市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚4.0mm内的铜管、铝管、铁管、钢管、槽钢、角铁及壁厚为2.0mm的不锈钢管，亦可加工规格为80×80mm以下、壁厚4.0mm内的不同材质的方管、圆管及异型管。（具体可按客户要求定做）该机具有良好的稳定性、重复性好、效率高等特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定位准确，可生产各种新型防盗网（菱形防盗网、梅花防盗网、圆管方管防盗网、亦可做门花、护栏、货架、展示架、扁铁、扁钢、槽钢、角铁等冲孔使用）。整机夹紧、升降等机构采用气压或液压控制，工件定位（X、Y坐标）由伺服驱动，整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便，并可储存100个以上产品加工参数。冲孔机视频：//v.youku.com/v_show/id_XNTcwMzEzNjcy.html咨询热线：18902894128王先生

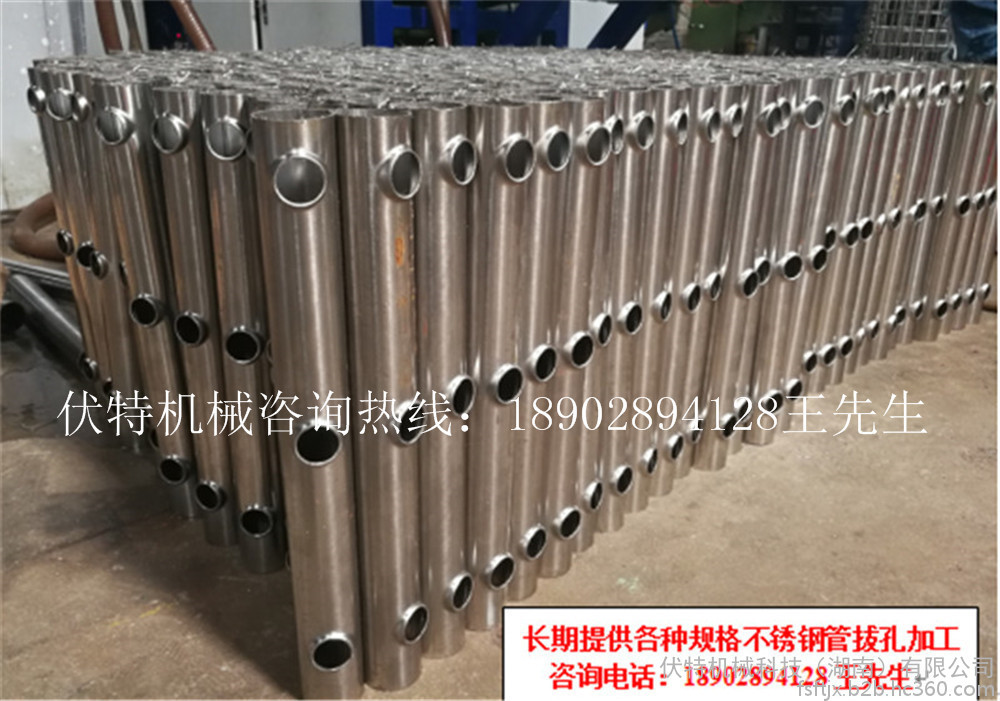

该液压高速冲孔机广泛应用于不锈钢（锌钢、铝合金、钢管、焊管、无缝管、方管、圆管、扁铁、槽钢、角铁）型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、汽车配件厂、建筑材料生产企业等五金管件、型材冲孔加工。可按客户要求量身定做自动化、半自动化设备。
二、 主要技术参数：
| 设备型号 | SK-CKJ-63 | SK-CKJ-80 | SK-CKJ-100 | SK-CKJ-125 |
| 最大圆管规格 | Ф50（铜、铝、钢） | Ф80（铜、铝、钢） | Ф100（铜、铝、钢） | Ф100（铜、铝、钢） |
| 最大方管规格 | 50×50 | 80×80 | 100×100 | 100×100 |
| 最大加工壁厚 | 0.6mm（不锈钢） | 1.0mm（不锈钢） | 1.5mm（不锈钢） | 2.0mm（不锈钢） |
| 最大加工壁厚 | 1.0mm（铜、铝、钢） | 1.5mm（铜、铝、钢） | 2.5mm（铜、铝、钢） | 3.5mm（铜、铝、钢） |
| 冲孔规格 | Ф3.5～Ф15mm | Ф3.5～Ф20mm | Ф3.5～Ф30mm | Ф3.5～Ф40mm |
| 一次送料最大长度 | 1500mm | 1500mm | 1500mm | 1500mm |
| 连续加工孔数量 | 不限 | 不限 | 不限 | 不限 |
| 最大工件长度 | 6000mm | 6000mm | 6000mm | 6000mm |
| 加工效率 | 2-3秒/孔 | 2-3秒/孔 | 2-3秒/孔 | 2-3秒/孔 |
| 最大送料速度 | 1200mm/S | 1200mm/S | 1200mm/S | 1200mm/S |
| X轴重复定位精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 电源规格 | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ |
| 设备总功率 | 3kw | 4.5kw | 6.5kw | 8.5kw |
| 工作压力 | 70Mpa | 100Mpa | 140Mpa | 170Mpa |
| 外形尺寸 | 2500×650×1350mm | 2500×650×1350mm | 2500×650×1350mm | 2500×650×1350mm |
三、 功能特点：
1、 人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、 控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。
3、 加工范围广：通过更换模具可加工Ф3.5-Ф40mm的孔（具体可按客户要求定制）。
4、 本机能在复杂形状的工件上加工全孔或半孔。
5、 本机可连续加工无限个孔，并可储存100个以上产品加工参数。
6、 产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、 机床调整方便，换模迅速，可大大节省调机时间。
8、 自动化加工产品一致性好，产品质量更稳定。
9、 该机型适用于任何等距离与不等距离孔距的工件冲孔。
