| 类型 | 隔离器 |
|---|---|
| 工作电源 | DC17V～DC33V |
| 报警方式 | - |
| 环境温度 | -10-+58（℃） |
| 环境湿度 | 95（%） |
| 安装尺寸 | 86×86×40(mm) |
| 保护面积 | -- |
| 品牌 | 三江 |
| 型号 | GL-957 |
此产品有英文版，有需求请咨询。
GL-957型短路隔离器使用说明
一、 总述
GL-957 型短路隔离器用于总线短路故障保护，仅适用于9000 系列火灾报警控制系统。总线回路正常
工作时短路隔离器不动作，当回路上短路隔离器输出端某处发生短路故障（短路电流＞400mA）时，短路
隔离器动作切断输出端连接的所有连接设备，从而保证总线工作正常。待故障修复后，短路隔离器可自行
将输出端的所有连接设备重新纳入系统。使用短路隔离器便于确定总线发生短路的位置，短路隔离器不需
编码，不占用回路中的地址。
二、 主要技术指标
1. 工作方式：无极性二线制
2. 静态电流：＜1.0mA
3. 动作电流：＞400mA
4. 工作指示：红色（正常监视状态不亮，动作时常亮）
5. 使用环境：温度：-10℃～50℃；相对湿度：≤95%（40℃±2℃ 无凝露）
6. 外型尺寸：86×86×40mm（带底座）
7. 重量：约125克（带底座）
三、
跳线说明：跳线JP1 只能跳接1，2脚；跳接2，3 脚，短路隔离器失去短路隔离的功能

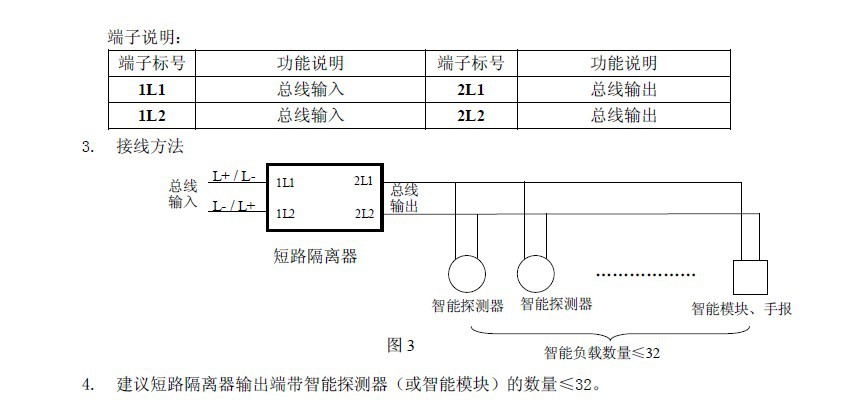

端子说明：
四、 安装与调试
1. 确认短路隔离器类型与施工图纸上所注类型相匹配；
2. 按图2 或图3所示，正确接线；
3. 按施工图纸，使用2 枚M4 螺钉，通过图2中所示的两个椭圆形螺丝孔，将短路隔离器底座固定
好，再将短路隔离器主体插到短路隔离器底座上，并应确保两者接触良好；
4. 待全部短路隔离器安装完毕，且确认无误后，接通控制器电源。对短路隔离器输出端连接的智
能终端进行自动登录，自动登录成功后，智能终端巡检指示灯约12秒闪烁一次，表明短路隔离
器已开始工作；
5. 完成安装后进行调试，让短路隔离器输出端短路，短路隔离器应立即动作，并点亮红色指示灯，
短路隔离器输出端的智能终端会陆续报丢失，回路板不应报出短路故障。短路撤除后，约10 秒
内短路隔离器应能恢复正常工作，短路隔离器输出端的智能终端也应恢复正常工作。
五、 注意事项
1. 不支持多个短路隔离器的级连使用，如果多个短路隔离器串接，当后级的短路隔离器末端短路
时，将会导致短路隔离器不停地动作、恢复，使总线工作不正常。
2. 开机10 秒内的总线短路或者控制器复位期间回路发生短路，短路隔离器会出现动作后短暂的恢
复，约1 秒后保持动作状态。
3. 当总线线路中出现轻微短路时，短路隔离器不一定会动作，因为短路隔离器只有在负载短路电
流超过设定值时才动作，因此短路隔离器不动作不能说明总线中不存在轻微短路的情况。
