产品特点：
 无须供电电源，两线制信号回路配电输出方式
 采集信号电压（7.5 ~ 32V）超宽范围输入
 4-20mA量程内高精度（0.05级、0.1级、0.2级）
 4-20mA 信号传输高线性度（非线性度误差<0.1%）
 低成本、小体积、标准SIP7阻燃封装
 4-20mA 信号采集输入，4-20mA回路供电输出方式
 工业级宽温度（-45 ~ +85 ℃）

典型应用：
 PLC、DCS模拟信号现场采集
 传感器4-20mA信号采集调理及传输
 传感器信号与模拟量输入接口匹配
 信号长线无失真传输
 仪器仪表信号收发及控制
 工业现场模拟信号数据采集与监控

 SY 4-20mA-P是一种低成本设计方案的非隔离型两线制4-20mA模拟信号采集调理器芯片，属于SY 4-20mA系列的产品。可将输入有源4-20mA电流信号转换成无源控制信号输出，控制二线制供电（防爆方式）4-20mA电流环路。实现传感器信号采集与模拟量输入输出接口有源负载的匹配，有效解决了采集有源4-20mA电流信号与二线制电流环供电回路接收口电源冲突问题。

    SY 4-20mA-P采用高效能的回路窃电技术，使IC无需独立电源供电。而采用两线制回路供电输出方式可省掉两根电源线，大大简化了用户的设计，降低用户布线成本。该IC内部包含有电流信号调制解调电路、信号耦合变换电路等。很小的输入等效电阻，使该IC能够从传感器输出回路中采集到电流信号的电压值达到超宽范围（7.5~32VDC），以满足用户无需外接辅助电源而实现信号远距离、无失真传输的需要。

    SY 4-20mA-P输出是针对24VDC和取样电阻（二线制仪表）相串联的二线制供电回路来设计的，同当前工业现场常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表含有有源负载的模拟量输入端口相匹配。产品能满足工业级宽温度、潮湿、震动的现场恶劣环境要求，使用非常方便，只需外接一个2KΩ的多圈电位器进行ADJ校正，即可实现两线制4-20mA信号的传输和采集控制。

产品选型：
     1、电流输入型  IN：4-20mA                 OUT:4-20mA      型号：SY  4-20mA-P
     2、电压输入型  IN:  V(用户自设定电压值)       OUT:4-20mA      型号：SY  V-4-20mA-P

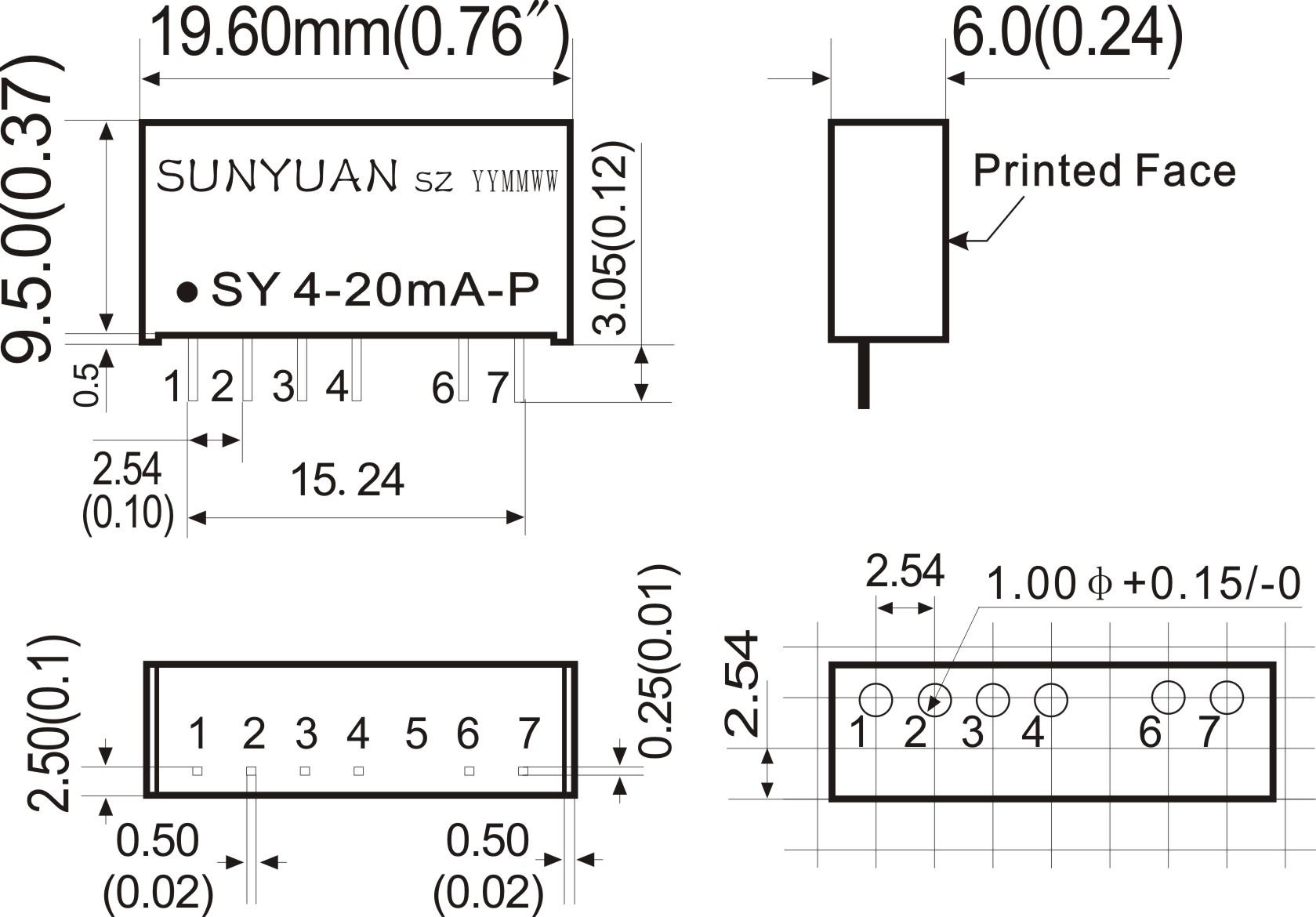

外形尺寸及引脚描述：

典型应用

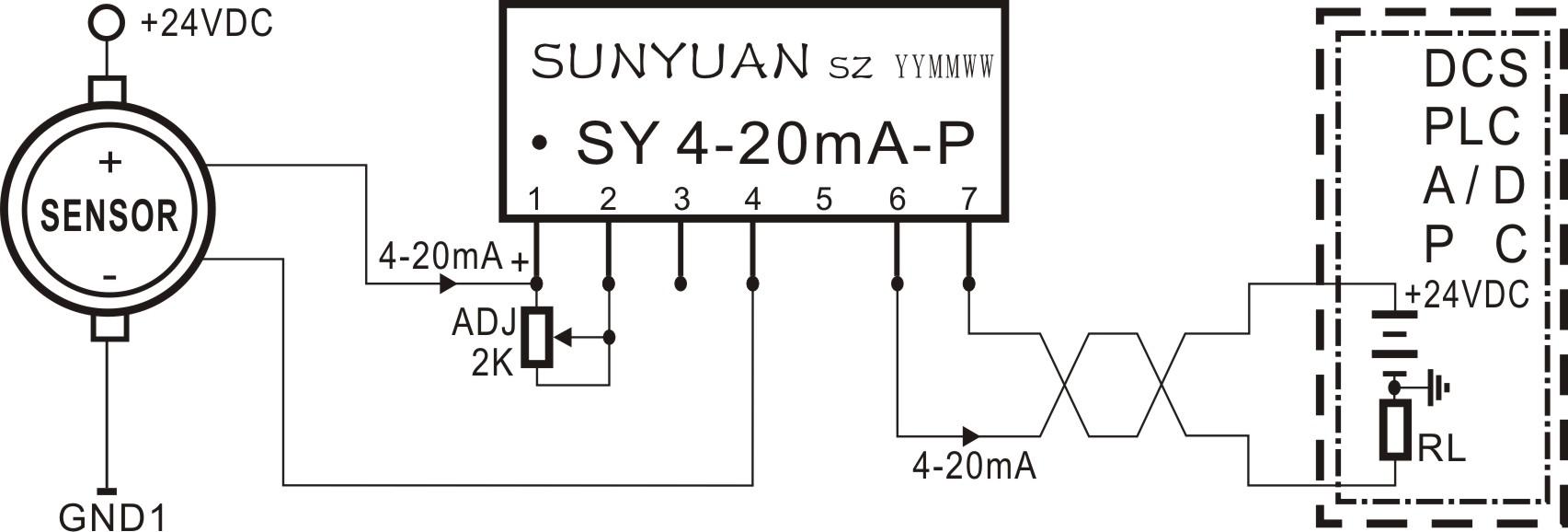

应用一：传感器4-20mA电流信号采集调理电路（两线制回路馈电输出方式）

应用二：传感器电压信号采集调理电路（两线制回路馈电输出方式）

0-Vin输入电压计算公式： I1=Vin/(R1+ADJ)=160μA  ； I2=2.5V/(R2+ZA)=40μA

1-5V输入时计算公式：   I1=5V/(R1+ADJ)=200μA

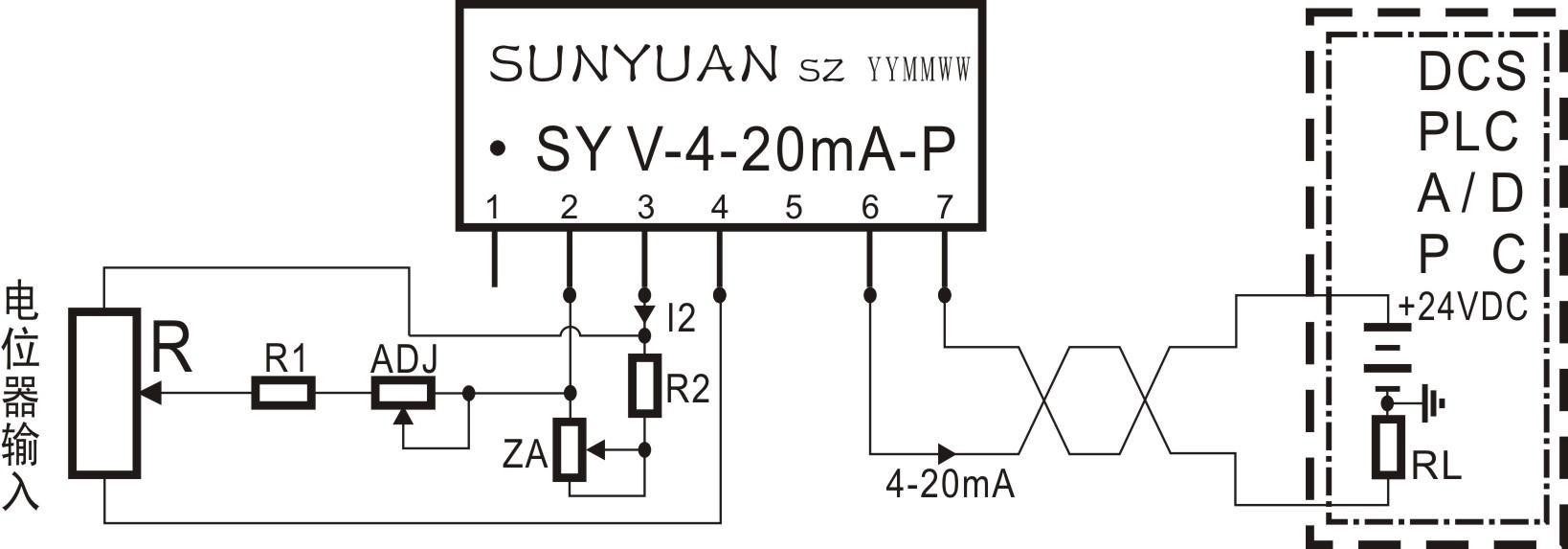

应用三：电位器输入（角度、位移）信号采集调理电路（两线制配电回路输出方式）

电阻和电位器值的设定计算公式：   R2+ZA=2.5*100/(4mA-2.5/R)   ；   R1+ADJ=2.5V/0.16mA

调节方法：先把外接电位器R连接好并调节到最小值，然后调节ZA端，使6、7脚输出电流为4mA。把R调到**值，再调节ADJ使输出电流值为20mA。外接电位器R的电阻值最i好选0～5KΩ以内。如果需要测量更大阻值可以在输入端增加运放电路来进行调整。

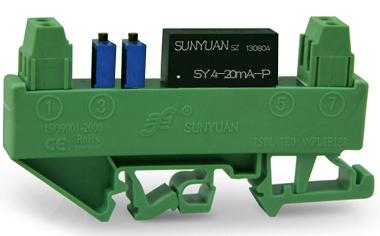

DIN3 SY 4-20mA-P系列单路低成本、小体积标准DIN35导轨安装产品引脚功能描述

DIN3 SY 4-20mA-P系列产品采用超薄（厚度12.5mm）、标准DIN35导轨安装基座。嵌入SY 4-20mA-P 系列集成模块，采用接线端子作为输入输出连接方式。产品可提供零点及满度调节，方便用户现场校准使用。由于产品体积限制，DIN3系列小体积导轨安装产品只能实现一进一出隔离转换功能。

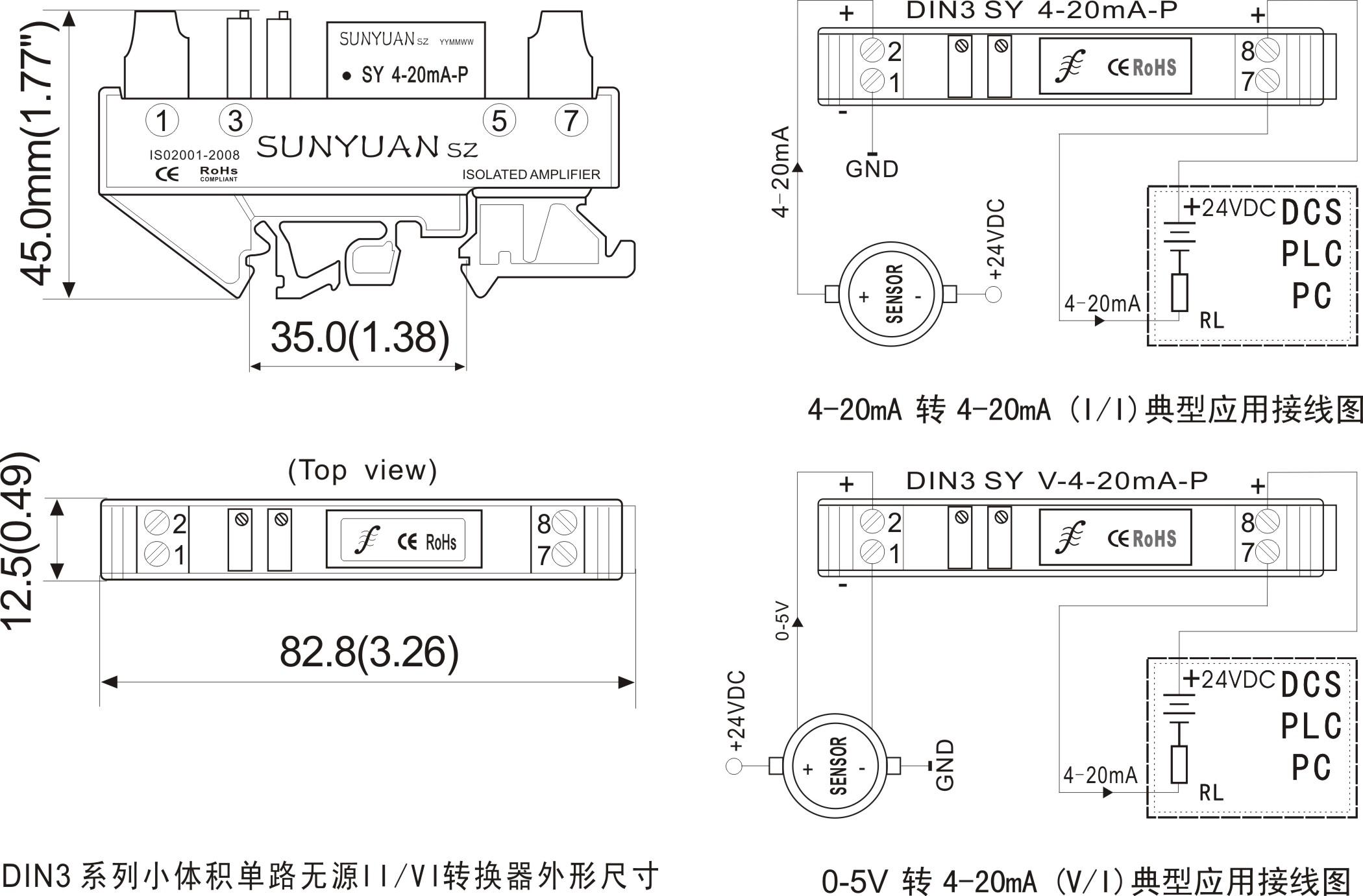

DIN3 SY 4-20mA-P系列产品外型尺寸及典型应用

多路导轨式DIN 1X1/2X2/3X3 产品典型应用

顺源科技  I型标准DIN35导轨安装多通道两线制无源型4-20mA调理转换器，内部采用安装多个SY 4-20mA-P系列集成模块， 产品无须供电即可实现一进一出（DIN1X1）、二进二出（DIN2X2）、三进三出（DIN3X3）等多路无源I/I调理和V/I转换功能。无需零点和满度调节，内部增加防浪涌抑制保护电路，使产品使用更加方便、更加安全可靠。

产品外形及安装尺寸参考
