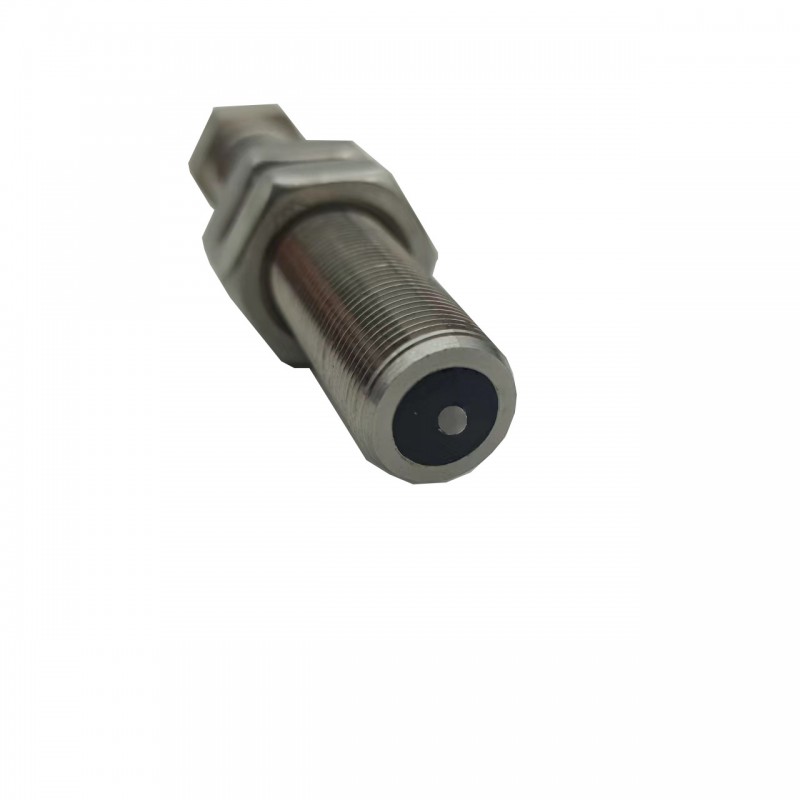

磁电式转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。

特点

磁电式转速传感器是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速过高时，磁路损耗加剧，电势锐减。

技术参数

直流电阻：400Ω~ 450Ω(25℃)

齿轮形式：模数 2 ~ 4（渐开线齿轮） 使用温度：-10 ~+120℃

抗 振 动：20g

螺纹规格：M16×1（或客户要求）

测量范围：10～15000r/min （60 齿）

输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为 60，材料为电工钢，模数为 2，传感器端面距齿顶 1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。

输出电压波形:渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波; 孔板––近似方波。

齿轮材料

齿轮材料应采用导磁率强的金属材料

齿形

成渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变， 这将会妨碍精确的测量。如果主轴有轴向移动， 则要注意磁极的中心应处在齿轮的中心位置上。

齿轮模数 ：2 ~ 4齿宽 b：大于 5mm
