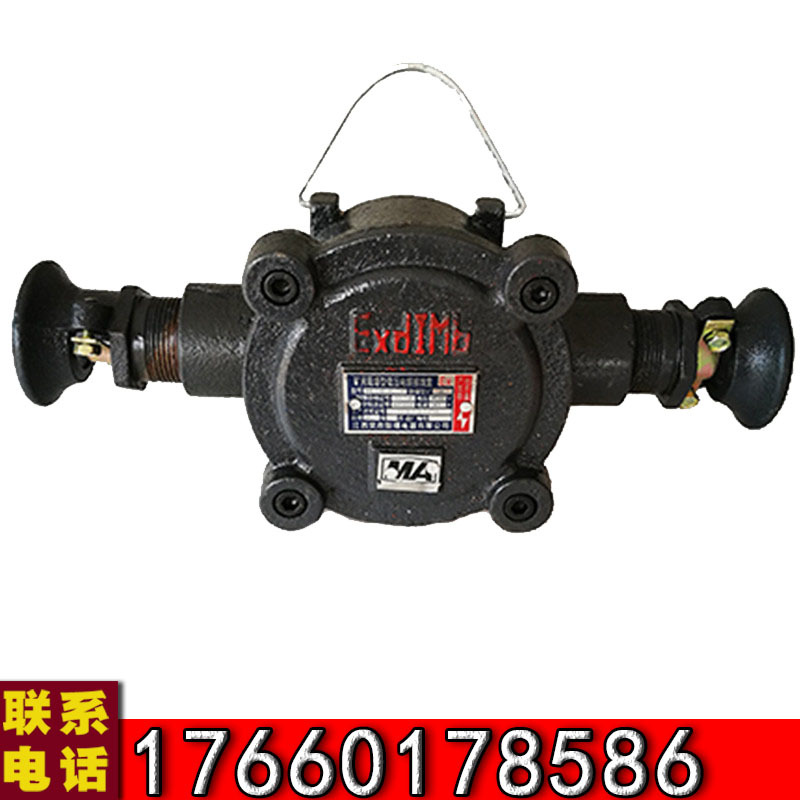

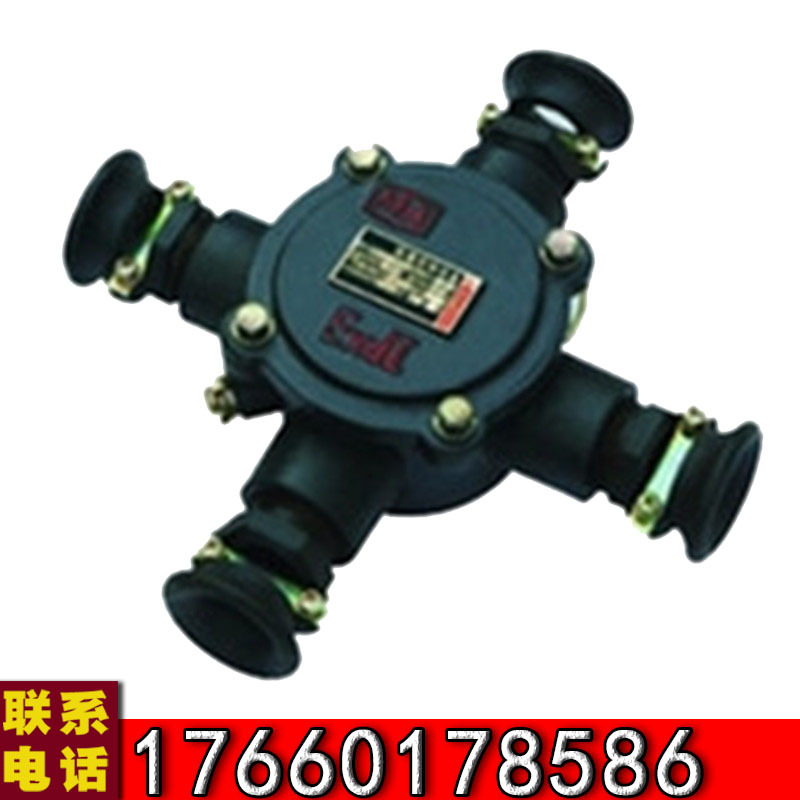

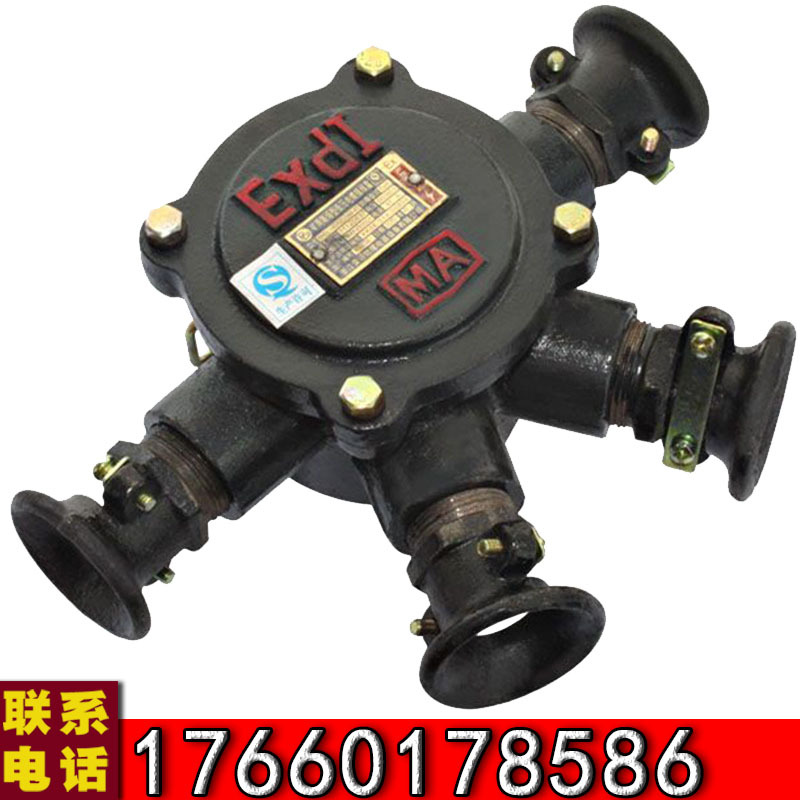

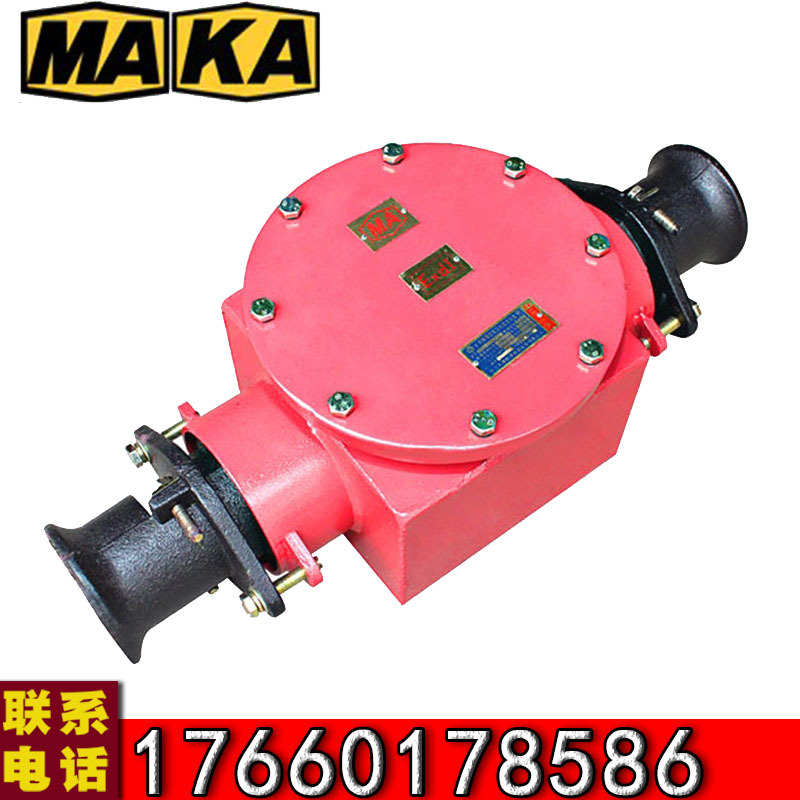

BHD2系列矿用隔爆型接线盒
BHD2系列矿用隔爆型接线盒(以下简称接线盒)适用于具有爆性气体(甲烷)环境的煤矿井下，在交流50Hz、电压至1140V的供电网路中作照明、信号、动力电缆连接的分支之用。
接线盒按GB3836.1-2000《爆性气体环境用电气设备部分：通用要求》 、GB3836.2－2000《爆性气体环境用电气设备 第2部分：隔爆型“d” 》、MT429-2008《煤矿用隔爆型低压电缆接线盒》等有关标准设计、制造。
接线盒在下列条件下可正常使用：
a.海拔不超过2000m；
b.周围环境温度一般为：-20℃-+40℃；
c.周围空气相对湿度不大于95%(25℃时)；
d.在无显著摇动和冲击振动的地方；
e.在含有爆性气体的煤矿井下；
f.污染等级：3级；
g.安装类别：Ⅲ类。
接线盒的主要技术参数见表1
|
型 号 |
额定电压 V |
额定电流 A |
电缆大外径 mm |
|
BHD2-20/127-6T |
127 |
20 |
Φ20 、Φ10 |
|
BHD2-25/380-(2~4)T |
380 |
25 |
Φ22 |
|
BHD2-40/660(380)-(2~4)T |
660 |
40 |
Φ26 |
|
BHD2-100/660-(2~4)T |
660 |
100 |
Φ37 |
|
BHD2-200/660-(2~4)T |
660 |
200 |
Φ51、Φ37 |
|
BHD2-400/1140-(2~4)T |
1140 |
400 |
Φ78 |
