| 产地 |
温州市
|
是否进口 |
否
|
电源相数 |
三相
|
| 额定功率 |
1000
|
防潮方式 |
密封式
|
冷却方式 |
油浸自冷式
|
| 冷却形式 |
液/油浸式
|
频率特性 |
中频
|
品牌 |
GNHG
|
| 绕组形式 |
双绕组
|
铁心形式 |
心式
|
铁心形状 |
环型
|
| 型号 |
S11
|
◇装置种类：户外式
◇正常环境使用条件：海拔不超过1000m。
环境温度最高+40℃，最低-25℃。
◇特殊环境使用条件：海拔超过1000m。
环境温度最高+40，最低-45℃。（订货是详细说明）
◇安装场所：没有腐蚀性气体、无明显污垢的环境。
执行标准
◇GB1094.1~2-1996 电力变压器
◇GB1094.3,5-2003 电力变压器
◇GB/T6451-2008 三相油浸式电力变压器技术参数和要求
型号含义
![]()
产品特点
◇本系列变压器与S9型变压器相比，空载损耗平均降低约30%。
◇低压绕组采用简式或螺旋式结构，机械强度高，安匝分布平衡，产品的抗短路能力好，
◇器身追加了定位结构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。

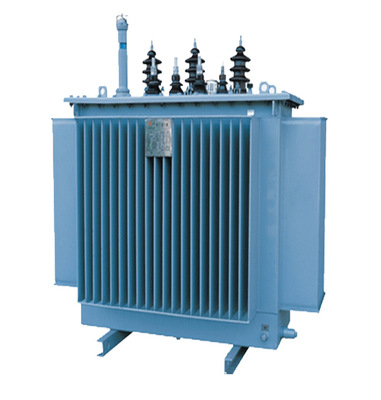

◇变压器采用波纹油箱，取消了储油柜，箱盖与箱沿完全焊死或用螺栓紧固，延长了变压器油的使用寿命。
◇产品表面经去油、去锈、磷化处理后喷涂底漆、面漆，可以满足治金、石化系统及潮湿污秽地区的特殊使用要求。
◇精选组件，采用了全密封变压器邮箱，按标准要求安装有压力释放阀、信号温度计、气体继电器等，确保变压器安全运行。
◇该系列产品外形美观，体积小，能减少安装占地面积，是理想的免维护优质产品。
技术参数
S11-M型10kV系列全密封配电变压器技术参数
◇正常环境使用条件：海拔不超过1000m。
环境温度最高+40℃，最低-25℃。
◇特殊环境使用条件：海拔超过1000m。
环境温度最高+40，最低-45℃。（订货是详细说明）
◇安装场所：没有腐蚀性气体、无明显污垢的环境。
执行标准
◇GB1094.1~2-1996 电力变压器
◇GB1094.3,5-2003 电力变压器
◇GB/T6451-2008 三相油浸式电力变压器技术参数和要求
型号含义
产品特点
◇本系列变压器与S9型变压器相比，空载损耗平均降低约30%。
◇低压绕组采用简式或螺旋式结构，机械强度高，安匝分布平衡，产品的抗短路能力好，
◇器身追加了定位结构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。
◇变压器采用波纹油箱，取消了储油柜，箱盖与箱沿完全焊死或用螺栓紧固，延长了变压器油的使用寿命。
◇产品表面经去油、去锈、磷化处理后喷涂底漆、面漆，可以满足治金、石化系统及潮湿污秽地区的特殊使用要求。
◇精选组件，采用了全密封变压器邮箱，按标准要求安装有压力释放阀、信号温度计、气体继电器等，确保变压器安全运行。
◇该系列产品外形美观，体积小，能减少安装占地面积，是理想的免维护优质产品。
技术参数
S11-M型10kV系列全密封配电变压器技术参数
|
额定容量 (kVA) |
电压组合 |
联结 组 标号 |
空载 损耗 (W) |
负载 损耗 (W) |
短路 阻抗 (%) |
空载 电流 (%) |
重量(kg) | 外形尺寸(mm) |
规矩 (mm) |
|||
|
高压 (kV) |
分接 (%) |
低压(kV) | 油重 | 总量 | 长(L)×宽(W)×高(H) | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±5 ±2×2.5 |
0.4 |
Yyn0 或 Dyn11 |
100 | 600 | 4.0 | 1.8 | 80 | 300 | 830×590×980 | 400×400 |
| 50 | 130 | 870 | 1.7 | 100 | 360 | 880×600×1010 | 400×400 | |||||
| 63 | 150 | 1040 | 1.6 | 110 | 420 | 910×650×1040 | 400×400 | |||||
| 80 | 180 | 1250 | 1.5 | 125 | 480 | 930×700×1080 | 550×550 | |||||
| 100 | 200 | 1500 | 1.4 | 135 | 550 | 940×710×1130 | 550×550 | |||||
| 125 | 240 | 1800 | 1.3 | 145 | 650 | 950×720×1150 | 550×550 | |||||
| 160 | 280 | 2200 | 1.2 | 155 | 750 | 1000×740×1220 | 550×550 | |||||
| 200 | 340 | 2600 | 1.1 | 180 | 880 | 1040×750×1250 | 550×550 | |||||
| 250 | 400 | 3050 | 1.0 | 215 | 1050 | 1340×750×1250 | 550×550 | |||||
| 315 | 480 | 3650 | 0.9 | 240 | 1220 | 1350×780×1330 | 660×660 | |||||
| 400 | 570 | 4300 | 0.8 | 300 | 1420 | 1460×840×1360 | 660×660 | |||||
| 500 | 680 | 5150 | 0.8 | 340 | 1650 | 1480×860×1410 | 660×660 | |||||
| 630 | 810 | 6200 | 4.5 | 0.7 | 380 | 2000 | 1570×930×1460 | 710×710 | ||||
| 800 | 980 | 7500 | 0.7 | 585 | 2360 | 1700×1000×1540 | 820×820 | |||||
| 1000 | 1150 | 10300 | 0.6 | 630 | 2720 | 1780×1060×1640 | 820×820 | |||||
| 1250 | 1360 | 12000 | 0.5 | 650 | 3350 | 1840×1130×1690 | 920×820 | |||||
| 1600 | 1640 | 14500 | 0.5 | 850 | 3950 | 1950×1180×1760 | 920×820 | |||||
| 2000 | 1940 | 17200 | 0.4 | 900 | 4600 | 2050×1250×1830 | 1070×1070 | |||||
| 2500 | 2300 | 20300 | 5.5 | 0.4 | 1000 | 5600 | 2160×1360×1870 | 1070×1070 | ||||
注：
1、有关更大容量的10kV级配电变压器的技术参数、外形尺寸及重量数据请垂询我公司。
2、可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。
3、可根据用户需求提供特殊的变压器，如整流变压器、电炉变压器、矿用变压器、有载调压变压器、带封闭罩式变压器等4、表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。
