| 加工定制 |
是
|
品牌 |
江特牌
|
型号 |
JDF5072GPSE5
|
| 底盘型号 |
EQ1070SJ3BDF
|
整车外型尺寸 |
6010×2000×2400（mm）
|
罐体容积 |
4.2（m3）
|
| 发动机型号 |
CY4BK551
|
排量 |
3707（ml）
|
洒水宽度 |
14（m）
|
| 吸水深度 |
7（m）
|
射程 |
30（m）
|
类型 |
洒水车
|

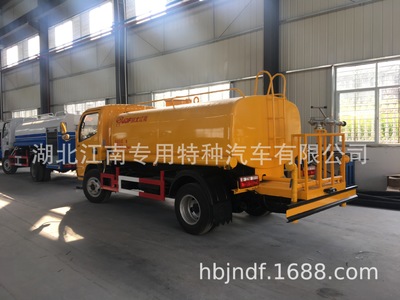

详细描述

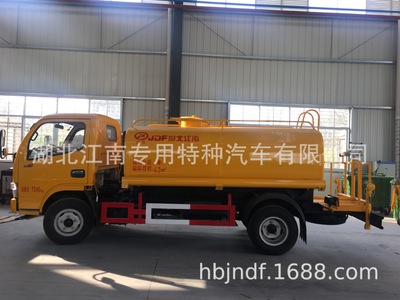

一、 整车
- 1. 外廓尺寸：6010 mm×2000mm×2400mm
- 2. 乘员人数：2
- 3. 水罐：容积4200L
- 4. 水泵：流量40m3/h，功率9.25kw
- 5. 水炮：流量60L/min@＜0.6MPa，射程≥30m。
二、 底盘
- 1. 型号：东风 EQ1070SJ3BDF
- 2. 驱动型式：4×2
- 3. 轴距：3308mm
- 4. 发动机：型号为4DX23-120E5，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：90KW
l 排放标准：国Ⅴ
- 5. 变速箱：机械式手动变速箱，5个前进档
- 6. 转向系统：左置，液压助力转向，方向盘高度和角度可调
- 7. 制动系统
l 行车制动：真空助力制动
l 驻车制动：中央鼓式制动
l 辅助制动：发动机排气制动
- 8. 最高车速：99km/h
- 9. 取力器：侧取力器，电磁阀控制。
三、 驾乘室
- 1. 结构：整体钢骨架焊接平头驾驶室，固定型。
- 2. 布局：单排双门，乘员人数为2。
- 3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、音乐器开关等。
四、 上装
(一) 罐体
- 1. 容积：4200L（水）。
- 2. 结构：
l 方圆焊接结构，内设防荡隔板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 出水口1个，位于罐体底部，通径为DN50。
- 3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁可做防腐处理，经久耐用。）
- 4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 出水阀：手动控制
l 顶部：两边安装防护栏，确保人员安全。
l 尾部：配备可供作业人员上下的爬梯。
五、 水泵及水路系统
1． 水泵
l 型号：65QZ-40/50
l 安装位置：车架下右侧
l 流量及功率：40m3/h @9.25kw
l 自吸时间：≤90秒（4米吸深时）
2． 洒水管路
l 罐出水管路：DN50，带手动球阀，右置向右
l 外吸水管路：DN50，右置向右
l 炮出水管路： DN50，带手动球阀，后置向上
l 水带出水管路： DN50，带手动球阀，右置向右
六、 电气系统
- 1. 驾驶室下部选装音乐喇叭。
- 2. 车辆两侧装有3个符合国家标准的侧标志灯。
- 3. 尾部装有符合国家标准的组合尾灯和牌照灯。
- 4. 操纵系统：取力器操作杆，音乐开关安装在驾驶室。
七、 器材配备及布置
- 1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
八、 随车基本配备清单
|
序号 |
名 称 |
数 量 |
序号 |
名 称 |
数 量 |
|
1 |
PVC吸水管 |
2根 |
2 |
底盘专用工具 |
1付 |
九、 整车涂装
l 绿化喷洒车的外表喷涂白底蓝条；
十、 随车文件资料
底盘使用说明书（1份）
底盘维修手册（1份）
底盘质量保修卡（1份）
底盘合格证（1份）
随车维修工具清单（1份）
消防泵使用维修说明书（1份）
绿化喷洒车使用说明书
绿化喷洒车消防器材交货清单
绿化喷洒车合格证
绿化喷洒车交接清单
