| 加工定制 |
是
|
品牌 |
福田
|
型号 |
BJ1089VEJC
|
| 底盘型号 |
BJ1089VEJCA-AA
|
整车外型尺寸 |
6000×2035×2280（mm）
|
罐体容积 |
5（m3）
|
| 发动机型号 |
YN36QNE
|
排量 |
3600（ml）
|
洒水宽度 |
14（m）
|
| 吸水深度 |
6（m）
|
射程 |
28（m）
|
类型 |
洒水车
|

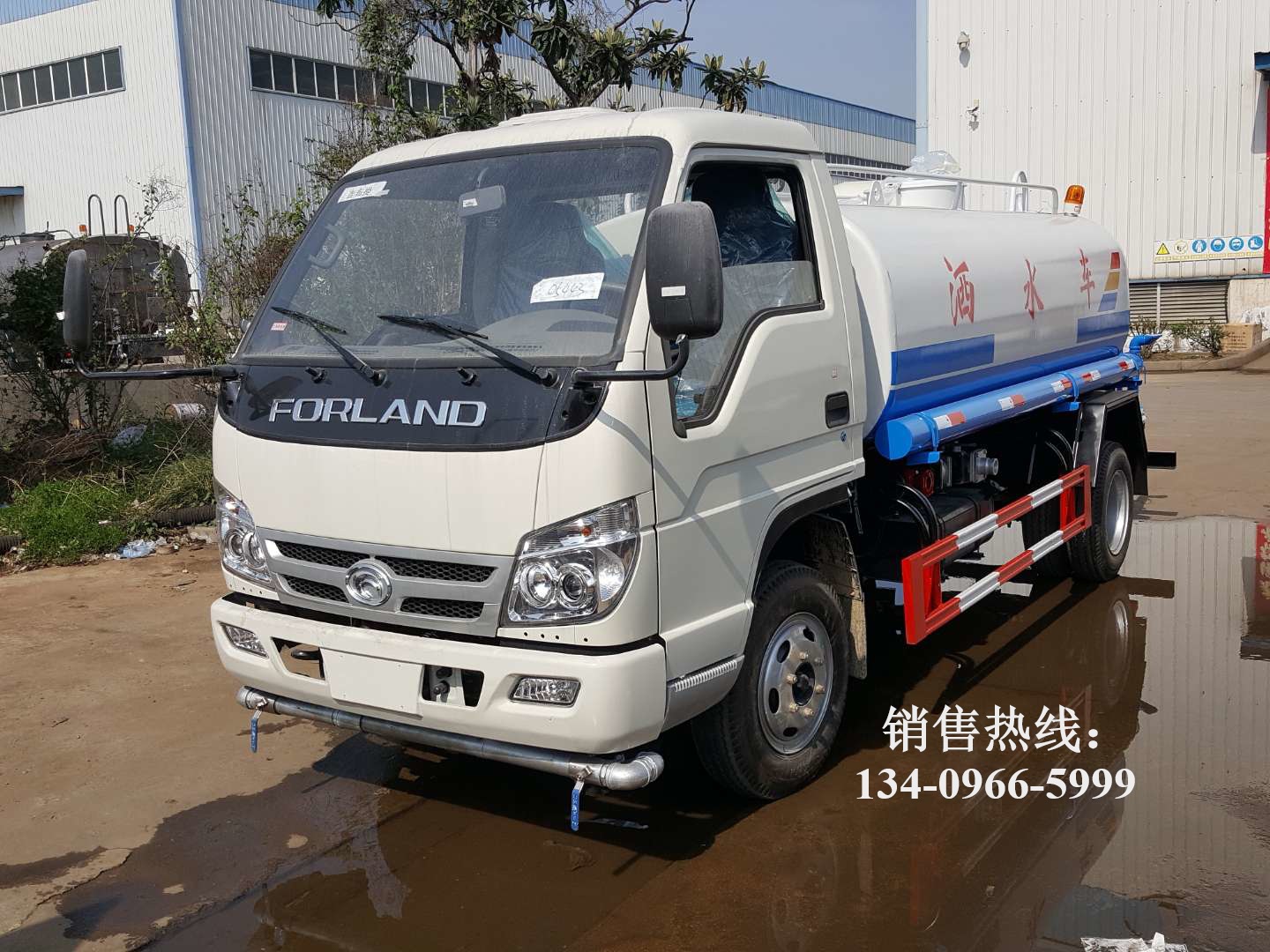

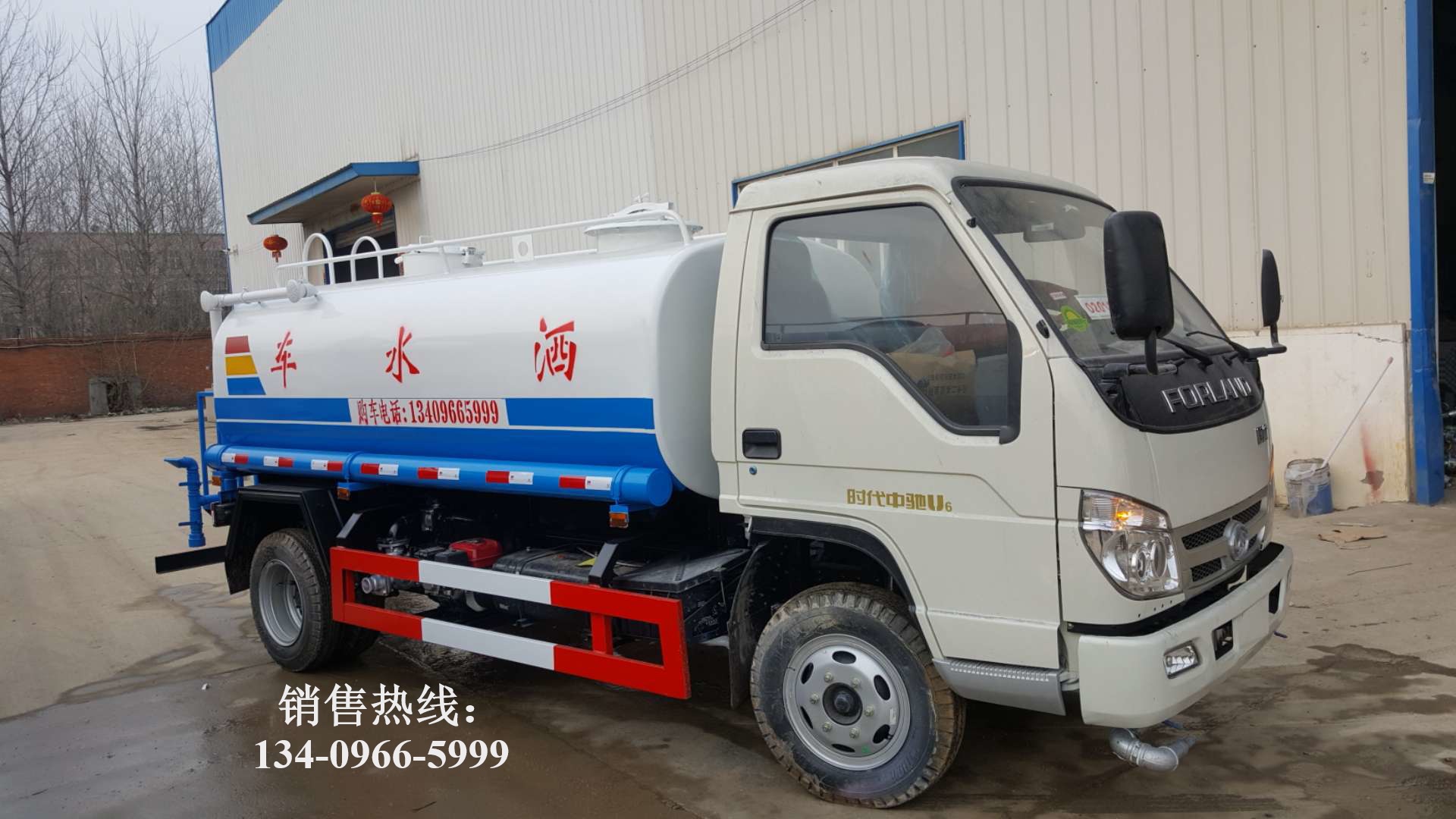

福田时代5吨绿化喷洒车
|
【主要技术参数】 |
|||
|
产品名称 |
HYS5081GPSB型绿化喷洒车 |
产品号 |
ZMHRK5A401D |
|
总质量(Kg) |
8280 |
罐体容积(m3) |
5 |
|
额定载质量(Kg) |
3830 |
外形尺寸(mm) |
6000×2035×2280,2700 |
|
整备质量(Kg) |
4255 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
21/18 |
前悬/后悬(mm) |
1120/1520 |
|
轴数 |
2 |
轴距(mm) |
3360 |
|
轴荷(Kg) |
2900/5380 |
高车速(Km/h) |
95 |
|
其它 |
导流罩为选装件。选装罐体外包。选装喷雾装置。运输介质:水,密度:1000千克/立方米,罐体有效容积:5立方米。罐体外形尺寸(长×长轴×短轴)(mm):3500×1580×1080。当采用雾炮喷雾器时,罐体外形尺寸(长×长轴×短轴)(mm):3200×1620×1120。侧防护采用冷弯型钢/Q235-A,螺栓连接,后防护采用冷弯型钢/Q235-A,焊接连接。后防护截面高度尺寸120mm, 截面宽度尺寸50mm,下边缘离地高度500mm。ABS型号为ABS-E,生产企业为威伯科汽车控制系统(中国)有限公司. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
BJ1089VEJCA-AA |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
福田牌 |
生产企业 |
北汽福田汽车股份有限公司 |
|
外形尺寸(mm) |
5950×2035×2230 |
轮胎数 |
6 |
|
接近角/离去角(°) |
21/17 |
轮胎规格 |
7.50-16,7.50R16 |
|
钢板弹簧片数 |
3+1/6+7 |
前轮距(mm) |
1730 |
|
燃料种类 |
NG |
后轮距(mm) |
1590 |
|
排放标准 |
GB17691-2005国V,GB11340-2005,GB18285-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YN36QNE |
锡柴动力股份有限公司 |
3612 |
73 |
（1）罐体
罐体容积5立方，横截面为椭圆形，内部焊防波板以减少冲击，顶部设有人孔盖，在罐体的底部有自流管用来排放积水，罐体底部有罐足通过U型螺栓与底盘固定在一起。
（2）水路
水路由球阀、水泵、水枪、喷头、弯管等组成。
（3）水泵
本车采用亿丰牌洒水泵,通过泵坐固定在车架内，它的动力来自汽车发动机，发动机、变速箱通过取力器到传动轴带动水泵，并使水泵工作。
（4）取力器
取力器根据底盘和变速箱型号选装，操作开关打开，取力齿进入啮合位置，通过传动轴带动水泵工作。
（5）球阀
该洒水车采用了两个二通球阀，一个四位三通球阀。球阀由阀体、密封垫、调整座、阀杆、手柄等组成。扳动手柄旋转45°，手柄与管道方向一至为开，反之为关。
（6）喷洒装置

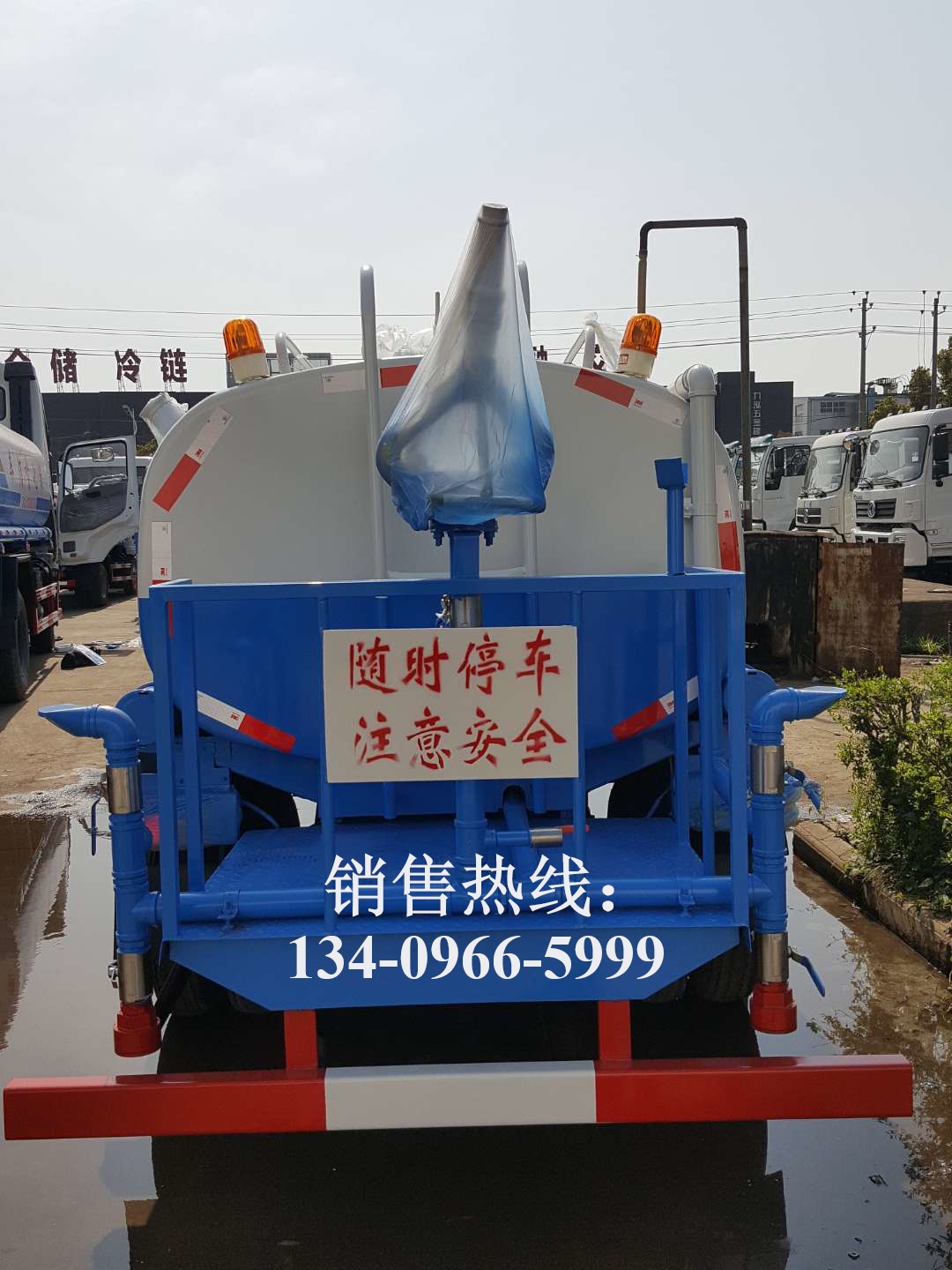

整车前部可装冲头也可装鸭嘴，后面装有圆柱形洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。
二、该车主要技术特点说明
（1） 罐体采用优质武钢4mm 国标碳钢板制作，前后封头用Q235优质武钢国标碳钢制作；工艺采用全自动拼焊机完成；罐体成型采用国内先进的卷板机一次成型。
（2）该车前冲后洒，罐体后带工作平台，平台上安装绿化洒水炮，洒水炮可全方位旋转360度,可连续调成直流状、大雨、小雨、毛毛雨，带安全护栏，泵可抽水排水，带自流阀,具有自吸功能,安装滤网，并带消防接口，可通过消防栓进水.
